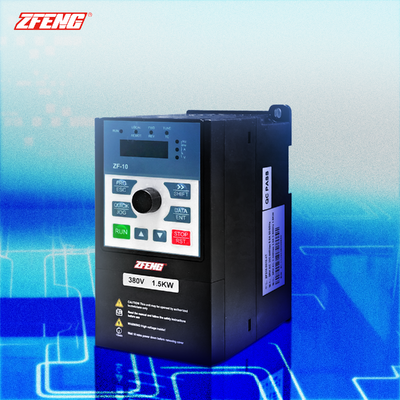

जेडएफ310 सीरीज 3 फेज 220V वीएफडी | 0.75–5.5kW वेरिएबल फ्रीक्वेंसी ड्राइव

औद्योगिक मोटर स्पीड कंट्रोल के लिए कॉम्पैक्ट 3 फेज 220V वीएफडी

जेडएफ310 सीरीज 3 फेज 220V वीएफडीएक कॉम्पैक्ट और विश्वसनीय वेरिएबल फ्रीक्वेंसी ड्राइव है जिसे औद्योगिक और वाणिज्यिक अनुप्रयोगों में एसी मोटर स्पीड कंट्रोल के लिए डिज़ाइन किया गया है। 0.75kW से 5.5kW की पावर रेंज के साथ, जेडएफ310 कॉम्पैक्ट डिज़ाइन में सटीक मोटर नियंत्रण, स्मूथ स्टार्टिंग और स्टॉपिंग, और कई सुरक्षा फ़ंक्शन प्रदान करता है। यह 3-फेज 220V मोटर्स का उपयोग करने वाली मशीनों और उपकरणों के लिए एक आदर्श समाधान है, खासकर उन क्षेत्रों में जहां 220V थ्री-फेज पावर का आमतौर पर उपयोग किया जाता है।मुख्य विशेषताएंवाइड पावर सेलेक्शन0.75kW–5.5kW

इनपुट वोल्टेज:3 फेज 220Vआउटपुट:

• कंट्रोल मोड:वी/एफ कंट्रोल और सेंसरलेस वेक्टर कंट्रोल
• उच्च स्टार्टिंग टॉर्क:
• फ्रीक्वेंसी कंट्रोल:एप्लीकेशन की आवश्यकताओं के अनुसार एडजस्टेबल आउटपुट फ्रीक्वेंसी
• अलग करने योग्य कीपैड:सुविधाजनक पैरामीटर सेटिंग और ऑपरेशन
• एकाधिक सुरक्षा फ़ंक्शन:ओवरकरंट, ओवरवोल्टेज, ओवरलोड और अन्य ड्राइव सुरक्षा फ़ंक्शन
• कॉम्पैक्ट डिज़ाइन:सीमित कंट्रोल-पैनल स्पेस के लिए उपयुक्त
• ओईएम फ्रेंडली:मशीन निर्माताओं और कस्टम उपकरणों के लिए उपयुक्त
• उत्पाद अवलोकनजेडएफ310 सीरीज को उन अनुप्रयोगों के लिए विकसित किया गया है जिन्हें छोटे और मध्यम-पावर वाले थ्री-फेज एसी मोटर्स के विश्वसनीय और लचीले नियंत्रण की आवश्यकता होती है। डायरेक्ट-ऑन-लाइन मोटर स्टार्टिंग की तुलना में, वीएफडी नियंत्रित एक्सेलेरेशन और डीसेलेरेशन प्रदान करता है, जिससे मोटर और संचालित उपकरण पर स्टार्टिंग करंट और मैकेनिकल प्रभाव को कम करने में मदद मिलती है। मोटर की गति को वास्तविक प्रक्रिया की आवश्यकताओं के अनुसार समायोजित किया जा सकता है, जिससे विभिन्न ऑपरेटिंग स्थितियों के लिए अधिक लचीलापन मिलता है। ड्राइव पारंपरिक अनुप्रयोगों के लिए वी/एफ कंट्रोल और बेहतर टॉर्क प्रदर्शन और स्पीड रिस्पांस की आवश्यकता होने पर सेंसरलेस वेक्टर कंट्रोल दोनों का समर्थन करता है। 0.75kW से 5.5kW की पावर रेंज के साथ, जेडएफ310 का उपयोग विभिन्न प्रकार की कॉम्पैक्ट औद्योगिक मशीनों में किया जा सकता है।
• सेंसरलेस वेक्टर कंट्रोलकम-स्पीड प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए, जेडएफ310 सेंसरलेस वेक्टर कंट्रोल का समर्थन करता है। ड्राइव बाहरी एन्कोडर की आवश्यकता के बिना मोटर ऑपरेटिंग स्थिति की गणना करता है, जिससे एक अपेक्षाकृत सरल सिस्टम संरचना बनाए रखते हुए बेहतर टॉर्क रिस्पांस और स्पीड कंट्रोल की अनुमति मिलती है। ड्राइव मोटर विशेषताओं और एप्लिकेशन की स्थितियों के आधार पर, 0.5Hz पर 150% तक स्टार्टिंग टॉर्क प्रदान कर सकता है। यह जेडएफ310 को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां मोटर को पारंपरिक वी/एफ कंट्रोल की तुलना में मजबूत स्टार्टिंग प्रदर्शन की आवश्यकता होती है।
• स्मूथ एक्सेलेरेशन और डीसेलेरेशनजेडएफ310 उपयोगकर्ताओं को मशीन की आवश्यकताओं के अनुसार एक्सेलेरेशन और डीसेलेरेशन समय को कॉन्फ़िगर करने की अनुमति देता है। नियंत्रित एक्सेलेरेशन स्टार्टअप के दौरान मैकेनिकल शॉक को कम करने में मदद कर सकता है, जबकि एडजस्टेबल डीसेलेरेशन मोटर को अधिक स्मूथली रोकने की अनुमति देता है।

जेडएफ310 में कई सुरक्षा फ़ंक्शन शामिल हैं जो असामान्य ऑपरेटिंग स्थितियों के दौरान वीएफडी और कनेक्टेड मोटर दोनों की सुरक्षा में मदद करने के लिए डिज़ाइन किए गए हैं। सुरक्षा फ़ंक्शन में शामिल हो सकते हैं: ओवरकरंट सुरक्षा, ओवरवोल्टेज सुरक्षा, अंडरवोल्टेज सुरक्षा, ओवरलोड सुरक्षा, ओवरटेम्परेचर सुरक्षा, शॉर्ट-सर्किट सुरक्षा, मोटर स्टॉल सुरक्षा, इनपुट/आउटपुट फेज-लॉस सुरक्षा (कॉन्फ़िगरेशन के आधार पर)। ये फ़ंक्शन सिस्टम की विश्वसनीयता में सुधार करने और असामान्य विद्युत या ऑपरेटिंग स्थितियों के कारण उपकरण क्षति के जोखिम को कम करने में मदद करते हैं।

कंट्रोल पैनल के लिए कॉम्पैक्ट डिज़ाइन

जेडएफ310 का कॉम्पैक्ट निर्माण इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां इंस्टॉलेशन स्पेस सीमित है। इसे मशीन कंट्रोल पैनल के अंदर स्थापित किया जा सकता है और अन्य ऑटोमेशन घटकों के साथ एकीकृत किया जा सकता है जैसे: पीएलसी, कॉन्टैक्टर्स, सर्किट ब्रेकर्स, रिले, सेंसर, एचएमआई सिस्टम, औद्योगिक नियंत्रण प्रणाली। अलग करने योग्य कीपैड पैरामीटर सेटअप और कमीशनिंग को भी अधिक सुविधाजनक बनाता है।विशिष्ट अनुप्रयोगजेडएफ310 सीरीज 3 फेज 220V वीएफडी का उपयोग विभिन्न प्रकार के औद्योगिक अनुप्रयोगों में किया जा सकता है। पंप, पंखे, कन्वेयर, मिक्सर, पैकेजिंग मशीनरी, छोटे कंप्रेसर।जेडएफ310 क्यों चुनें?कॉम्पैक्ट आकार

उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां इंस्टॉलेशन स्पेस सीमित है।वाइड पावर सेलेक्शन0.75kW से 5.5kW मॉडल छोटे औद्योगिक मोटर अनुप्रयोगों की एक विस्तृत श्रृंखला को कवर करते हैं।

वी/एफ और सेंसरलेस वेक्टर कंट्रोल मोड पारंपरिक और उच्च-प्रदर्शन वाले अनुप्रयोगों दोनों के लिए समाधान प्रदान करते हैं।

उच्च स्टार्टिंग टॉर्क

0.5Hz पर 150% तक स्टार्टिंग टॉर्क मोटर स्टार्टिंग प्रदर्शन को बेहतर बनाने में मदद करता है।आसान कमीशनिंगअलग करने योग्य कीपैड और एडजस्टेबल पैरामीटर इंस्टॉलेशन और कमीशनिंग को सुविधाजनक बनाते हैं।

ओईएम अनुप्रयोगों के लिए उपयुक्त

तकनीकी विशिष्टताएँ

आइटम

उत्पाद प्रकार

वेरिएबल फ्रीक्वेंसी ड्राइव

• पावर रेंज
• 0.75–5.5kW
• इनपुट वोल्टेज
• 3 फेज 220V
• आउटपुट
• 3 फेज एसी
• कंट्रोल मोड
• वी/एफ / सेंसरलेस वेक्टर

स्टार्टिंग टॉर्क

एप्लीकेशन

एसी मोटर स्पीड कंट्रोल

कीपैड

अलग करने योग्य

सुरक्षा

ओवरकरंट, ओवरवोल्टेज, ओवरलोड, ओवरटेम्परेचर, आदि।

इंस्टॉलेशन

कंट्रोल कैबिनेट / इलेक्ट्रिकल पैनल

एप्लीकेशन टाइप

जनरल पर्पस / इंडस्ट्रियल मशीनरी

जेडएफ310 वीएफडी का चयन करते समय, ग्राहकों को निम्नलिखित मोटर जानकारी प्रदान करनी चाहिए: मोटर रेटेड पावर: kW या HP, मोटर रेटेड वोल्टेज: 3-फेज 220V, मोटर रेटेड करंट: A, मोटर फ्रीक्वेंसी: 50Hz या 60Hz, मोटर टाइप: इंडक्शन मोटर या अन्य एसी मोटर, एप्लीकेशन: पंप, पंखा, कन्वेयर, कंप्रेसर, मिक्सर, आदि, आवश्यक ओवरलोड क्षमता, इंस्टॉलेशन वातावरण, आवश्यक एनक्लोजर/आईपी रेटिंग, आवश्यक मात्रा। भारी स्टार्टिंग लोड या बार-बार एक्सेलेरेशन/डीसेलेरेशन वाले अनुप्रयोगों के लिए, मोटर kW के आधार पर वीएफडी का चयन करने के बजाय मोटर रेटेड करंट और लोड विशेषताओं पर विचार किया जाना चाहिए।

जेडएफ310 3 फेज 220V वीएफडी के लिए उपयुक्त है: औद्योगिक ऑटोमेशन | विनिर्माण उपकरण | जल उपचार | एचवीएसी | सामग्री हैंडलिंग | पैकेजिंग मशीनरी | पंप और पंखे | छोटे कंप्रेसर | टेक्सटाइल मशीनरी | ओईएम उपकरण
